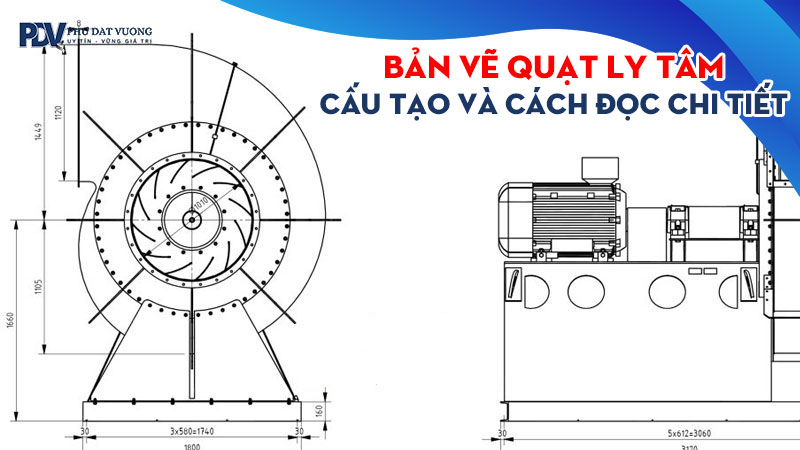

Bản vẽ quạt ly tâm: Tầm quan trọng, cấu tạo và cách đọc chi tiết

Quạt ly tâm là thiết bị quan trọng trong nhiều hệ thống công nghiệp, và bản vẽ kỹ thuật chính là “chìa khóa” giúp hiểu rõ cấu tạo, nguyên lý hoạt động cũng như hỗ trợ lắp đặt, vận hành hiệu quả. Tuy nhiên, không phải ai cũng nắm được cách đọc và phân tích các chi tiết trong bản vẽ. Bài viết này sẽ giúp bạn tìm hiểu rõ hơn về bản vẽ quạt ly tâm.

Hãy cùng Quạt Phú Đạt Vượng theo dõi ngay bài viết nhé!

Khái niệm về bản vẽ quạt ly tâm

Bản vẽ quạt ly tâm là cách mô tả chi tiết cấu trúc, các bộ phận, cấu tạo quạt ly tâm và thông số kỹ thuật của quạt. Thông thường, bản vẽ có thể được thể hiện dưới nhiều dạng khác nhau. Một số bản vẽ kỹ thuật 2D cho phép quan sát hình chiếu đứng, mặt bằng hay mặt cắt. Từ đó dễ dàng đánh giá kích thước và vị trí lắp ráp các chi tiết.

Trong khi đó, bản vẽ 3D CAD giúp nhìn trực quan toàn bộ quạt. Thuận tiện cho việc kiểm tra sự tương thích và bố trí trong hệ thống. Ngoài ra, còn có những bản vẽ chi tiết từng bộ phận. Bao gồm cánh quạt, trục, ổ bi, vỏ quạt hay cánh dẫn hướng, rất hữu ích trong việc lắp đặt và bảo dưỡng thiết bị.

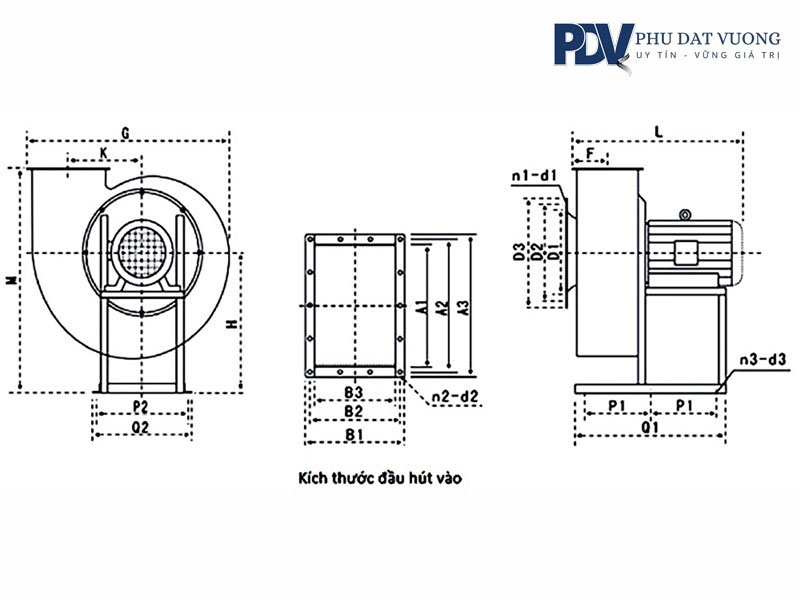

Tầm quan trọng của bản vẽ quạt ly tâm

Để hiểu rõ về quạt ly tâm, trước hết cần quan tâm đến bản vẽ kỹ thuật – yếu tố đóng vai trò định hình toàn bộ thiết kế và cấu tạo sản phẩm. Bản vẽ không chỉ thể hiện chi tiết từng bộ phận mà còn là cơ sở để đảm bảo tính chính xác trong chế tạo, lắp đặt và vận hành. Sau đây chúng tôi sẽ điểm qua những tầm quan trọng chính mà bản vẽ quạt ly tâm mang lại.

• Cơ sở cho việc chế tạo và lắp đặt: Bản vẽ quạt ly tâm đóng vai trò như tài liệu kỹ thuật quan trọng, thể hiện rõ cấu tạo, kích thước và vật liệu của quạt, giúp kỹ thuật viên dễ dàng nắm bắt vị trí từng chi tiết và tiến hành chế tạo, lắp đặt một cách chuẩn xác.
• Đảm bảo thông số kỹ thuật chính xác: Tiếp theo là cung cấp đầy đủ các thông số quan trọng như tốc độ quay, công suất, điện áp, lưu lượng và áp suất, giúp quạt vận hành chính xác theo đúng yêu cầu thiết kế.
• Tối ưu hóa hiệu suất và tiết kiệm năng lượng: Bên cạnh đó, bản vẽ với thiết kế chi tiết cũng sẽ giúp quạt vận hành hiệu quả, tiết kiệm năng lượng và giảm chi phí điện.
• Hỗ trợ sản xuất hàng loạt và tùy chỉnh: Bản vẽ là tài liệu quan trọng để chế tạo quạt theo yêu cầu riêng, nhất là trong các hệ thống công nghiệp cần thiết kế tùy chỉnh.
• Đơn giản hóa sửa chữa và bảo trì: Với bản vẽ, kỹ thuật viên dễ dàng nắm rõ cấu tạo quạt để sửa chữa hoặc tháo lắp đúng bộ phận, hạn chế hư hỏng chi tiết khác.
• Công cụ đánh giá và lựa chọn quạt: Bản vẽ kết hợp cùng biểu đồ đặc tính kỹ thuật giúp kỹ sư thuận tiện so sánh và chọn quạt phù hợp nhu cầu sử dụng.

Các thành phần chính trong bản vẽ quạt ly tâm

Trong thiết kế và sản xuất quạt hút ly tâm, bản vẽ kỹ thuật đóng vai trò như “bản đồ” chi tiết, thể hiện đầy đủ các bộ phận cấu tạo và thông số quan trọng. Để hiểu rõ hơn về cách hoạt động và cấu trúc của quạt, việc nắm bắt các thành phần chính trong bản vẽ là điều cần thiết, giúp kỹ sư, nhà sản xuất và người sử dụng có cái nhìn tổng quan trước khi lắp đặt hoặc vận hành.

Các thành phần chính được thể hiện trong bản vẽ quạt ly tâm:

• Model và hình thức truyền động: Bản vẽ sẽ ghi rõ tên model, truyền động trực tiếp hay gián tiếp.
• Thông số kỹ thuật: Bao gồm lưu lượng gió (m³/h), áp suất tĩnh (Pa), công suất (kW), tốc độ quay (RPM), điện áp, hiệu suất,…
• Kích thước chi tiết của từng bộ phận: Bản vẽ sẽ thể hiện rõ kích thước của từng bộ phận của quạt ly tâm.
• Chiều quay và hướng lắp đặt: Các bản vẽ chuẩn sẽ có ký hiệu và mũi tên rõ ràng.
• Các bộ phận cấu tạo chi tiết: Guồng cánh (cánh cong tiến, cánh cong lùi, cánh thẳng), vỏ quạt xoắn, trục, mô tơ, ổ trục, hệ thống link truyền động (như dây curoa).

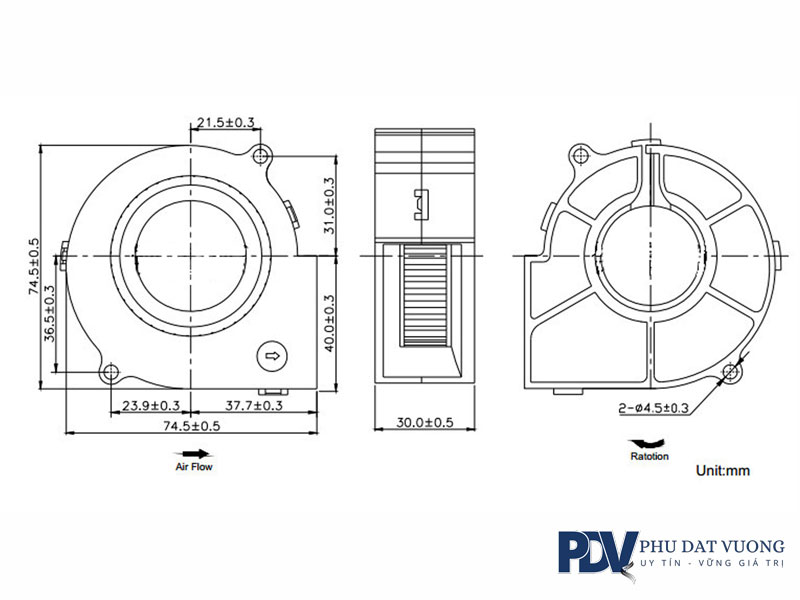

Nguyên tắc đọc bản vẽ quạt ly tâm

Để đọc bản vẽ quạt ly tâm bạn cần tuân thủ theo một số nguyên tắc cơ bản để hiểu đúng cấu tạo và thông số kỹ thuật. Đầu tiên là hãy bắt đầu từ bản vẽ tổng thể rồi đến ký hiệu chi tiết, bảng thông số kỹ thuật, tỷ lệ bản vẽ và cuối cùng là biểu đồ đặc tính.

Dưới đây là các bước đọc bản vẽ quạt ly tâm chi tiết bạn có thể tham khảo qua:

• Bước 1: Xác định loại bản vẽ
• Bước 2: Xem xét tổng quan. Tìm hiểu về các bộ phận chính của quạt bao gồm từ lồng quạt, cánh quạt cho đến động cơ, vỏ quạt,…
• Bước 3: Đọc các thông số kỹ thuật. Tìm hiểu kỹ các thông số được ghi chú trên bản vẽ. Chẳng hạn như lưu lượng gió, áp suất, công suất, tốc độ quay,…
• Bước 4: Hiểu về nguyên lý hoạt động. Xác định chiều quay, chiều hút và thổi của quạt.
• Bước 5: Xem xét các chi tiết khác như vật liệu, độ sai lệch,…
• Bước 6: Lưu ý đến ký hiệu và chú thích. Các ký hiệu và chú thích cũng là một trong những nội dung cực kỳ quan trọng.

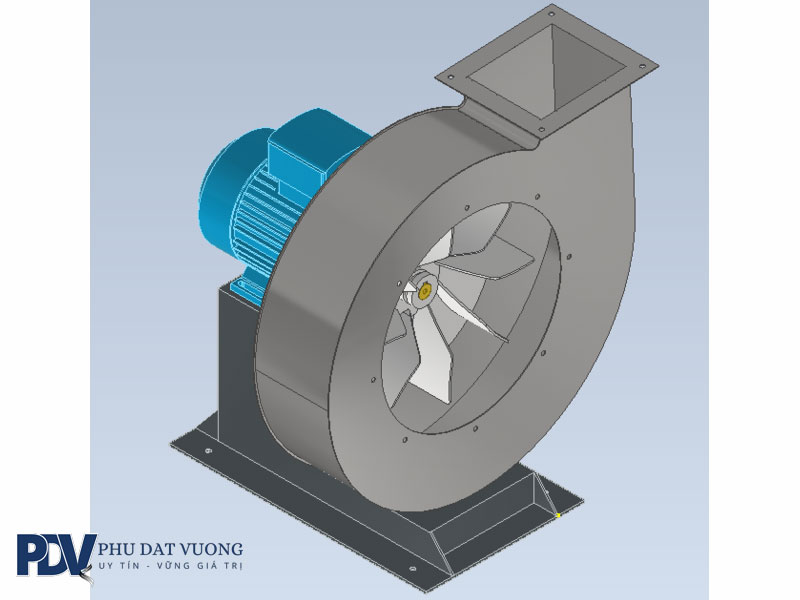

Những vấn đề thường gặp và cách khắc phục đối với bản vẽ quạt ly tâm

Việc nắm rõ thông tin chi tiết bản vẽ sẽ giúp bạn sở hữu được bản vẽ chuẩn chỉnh nhất. Dưới đây là những vấn đề thường gặp và cách khắc phục đối với bản vẽ quạt ly tâm. Bạn hãy tham khảo ngay:

Những vấn đề thường gặp:

• Không đầy đủ thông tin kỹ thuật như kích thước, tỷ lệ và vật liệu
• Sử dụng ký hiệu không thống nhất hoặc sai tiêu chuẩn
• Thiếu biểu đồ đặc tính quạt khiến kỹ sư khó đánh giá hiệu suất
• Không cập nhật các thay đổi thiết kế trong bản vẽ dẫn đến sai sót khi sản xuất

Cách khắc phục:

• Rà soát kỹ bản vẽ trước khi thi công và yêu cầu bổ sung chi tiết
• Tuân thủ đúng các tiêu chuẩn kỹ thuật
• Đối chiếu thêm với tài liệu kỹ thuật đi kèm để lựa chọn đúng loại quạt
• Cần lưu trữ, quản lý bản vẽ khoa học và đảm bảo mọi chỉnh sửa đều kịp thời

Bản vẽ quạt ly tâm giúp kỹ sư chế tạo, lắp đặt và vận hành quạt chính xác. Hiểu bản vẽ đúng cách giúp tiết kiệm thời gian, nâng cao hiệu suất, kéo dài tuổi thọ thiết bị. Hy vọng những chia sẻ của Quạt Phú Đạt Vượng sẽ mang đến cho bạn những thông tin hữu ích.
