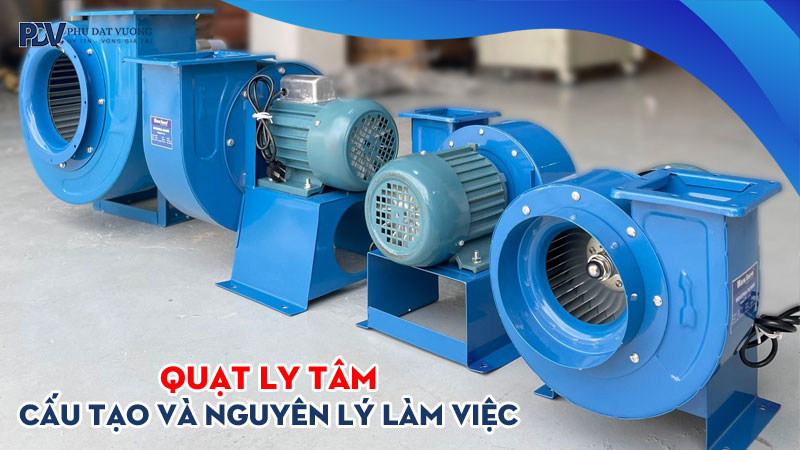

Cấu tạo quạt ly tâm gồm bộ phận nào và nguyên lý làm việc

Vì quạt ly tâm đóng vai trò quan trọng trong hệ thống thông gió và công nghiệp, đảm bảo luồng khí vận hành ổn định nên việc hiểu rõ cấu tạo và nguyên lý làm việc của quạt sẽ giúp lựa chọn, vận hành và bảo trì quạt hiệu quả hơn. Bài viết sau đây Quạt Phú Đạt Vượng sẽ chia sẻ cho bạn thông tin chi tiết về cấu tạo và nguyên lý làm việc của quạt ly tâm.

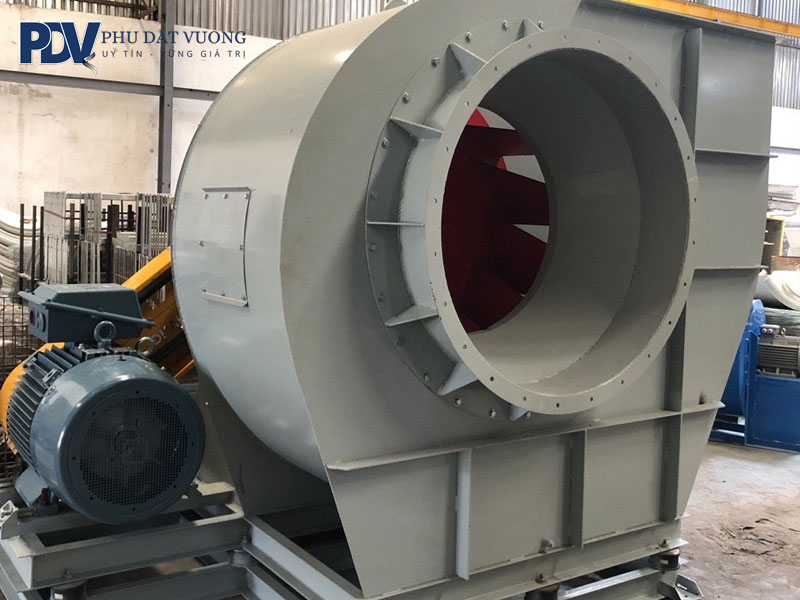

Quạt ly tâm là thiết bị công nghiệp và dân dụng sử dụng lực ly tâm để tạo luồng khí mạnh. Quạt được thiết kế với vỏ xoắn ốc, hút khí theo trục và đẩy ra theo hướng vuông góc. Với lợi thế hiệu suất cao, hoạt động ổn định, khả năng chịu tải áp suất lớn loại quạt này được ứng dụng rộng rãi trong thông gió, hút bụi, làm mát và vận chuyển vật liệu. Nó phù hợp cho các môi trường đòi hỏi áp suất cao và nhiều ngành công nghiệp khác nhau.

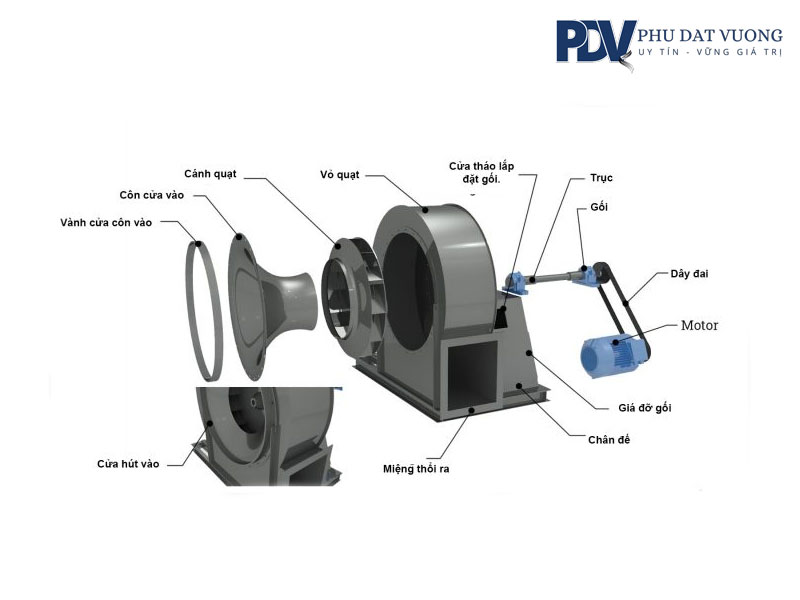

Cấu tạo quạt ly tâm gồm bộ phận chi tiết nào?

Quạt ly tâm được thiết kế rất chắc chắn với cấu tạo gồm các bộ phận chính sau:

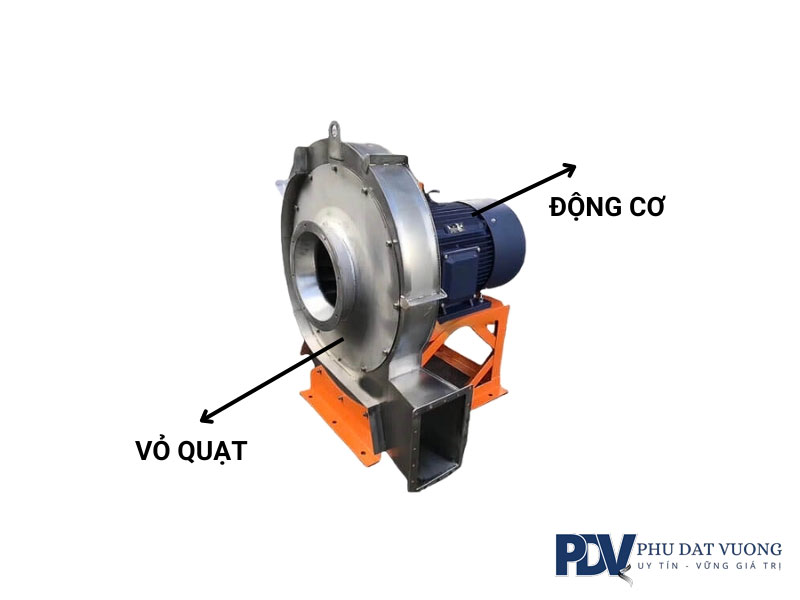

Vỏ quạt

Bộ phận đầu tiên được kể đến đó chính là vỏ quạt. Vỏ quạt được chế tạo từ các vật liệu như thép CT3, SS400, inox 304, composite,…có độ bền cao. Với thiết kế dạng xoắn ốc vỏ quạt đóng vai trò quan trọng trong việc định hướng và tăng áp suất luồng gió. Đồng thời còn hỗ trợ bảo vệ các bộ phận bên trong khỏi bụi bẩn, va đập và các tác động từ môi trường.

Cánh quạt

Cánh quạt được chế tạo từ các kim loại cao cấp như thép, inox, hợp kim nhôm hoặc nhựa kỹ thuật chịu lực và chịu nhiệt tốt. Cánh quạt có thiết kế từ 6 – 60 cánh với ba dạng chính bao gồm cong về phía trước, cong về phía sau và cánh thẳng. Mỗi dạng cánh quạt đều mang lại hiệu suất và ứng dụng khác nhau.

Trục quạt

Trục quạt thường được làm từ thép không gỉ hoặc hợp kim nhẹ, có độ cứng cao. Trục quạt giữ vai trò quan trọng trong việc kết nối trực tiếp giữa động cơ và cánh quạt. Trục có nhiệm vụ truyền lực quay từ động lực đến guồng cánh một cách chính xác và ổn định.

Động cơ (motor)

Có thể là một pha hoặc ba pha với công suất đa dạng từ vài kW đến hàng trăm kW. Động cơ có nhiệm vụ chuyển đổi điện năng thành cơ năng. Đảm bảo cung cấp lực quay cho trục và cánh quạt. Tùy theo thiết kế, động cơ cơ thể được gắn trực tiếp với trục hoặc thông qua hệ truyền động gián tiếp bằng dây curoa.

Hệ truyền động (Dây curoa và pulley)

Hệ truyền động sẽ bao gồm dây curoa cao su chịu lực và bánh đai kim loại. Hệ truyền động có nhiệm vụ truyền động lực từ động cơ đến trục và cánh quạt. Được biết hệ truyền động có 2 phương thức chính là truyền động trực tiếp và truyền động gián tiếp.

Bộ điều khiển

Bộ điều khiển có thể là loại cơ học với biến trở đơn giản hoặc điện tử hiện đại với biến tần và PLC, tùy thuộc vào mức độ tự động hóa. Bộ điều khiển đóng vai trò quan trọng trong việc quản lý và tối ưu hóa hoạt động của quạt

Các bộ phận phụ trợ khác

Ngoài những bộ phận trên thì quạt ly tâm còn có các bộ phận phụ trợ khác. Bao gồm bộ giảm rung, cửa hút, cửa xả,…

Nguyên lý làm việc của quạt ly tâm

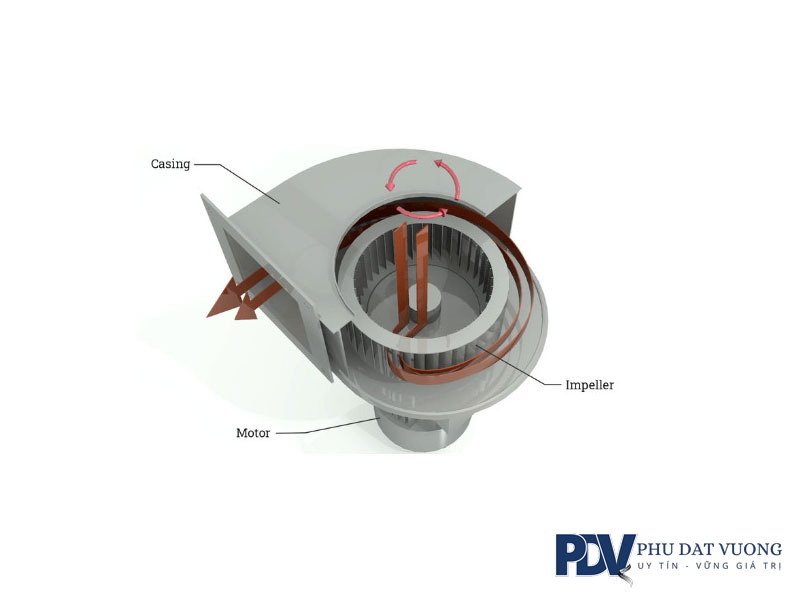

Quạt ly tâm hoạt động dựa trên nguyên lý sử dụng lực ly tâm để di chuyển không khí hoặc khí gas qua hệ thống. Khi động cơ khởi động, trục và cánh quạt quay nhanh, hút không khí vào cửa vào, tạo vùng áp suất thấp ở trung tâm. Không khí từ bên ngoài tự động di chuyển vào để cân bằng áp suất.

Các cánh quạt truyền động năng cho không khí, tạo lực ly tâm đẩy không khí ra ngoài theo phương vuông góc với trục. Không khí chảy dọc vỏ xoắn ốc và ra cửa xả với vận tốc và áp suất cao hơn ban đầu, tạo dòng khí ổn định.

Hiệu suất và áp suất của quạt hút ly tâm công nghiệp có thể điều chỉnh bằng cách thay đổi tốc độ quay hoặc thiết kế cánh quạt (cong trước, cong sau hoặc thẳng). Nguyên lý này giúp quạt ly tâm phù hợp với các ứng dụng cần áp suất cao, truyền gió xa và xử lý khí thải công nghiệp.

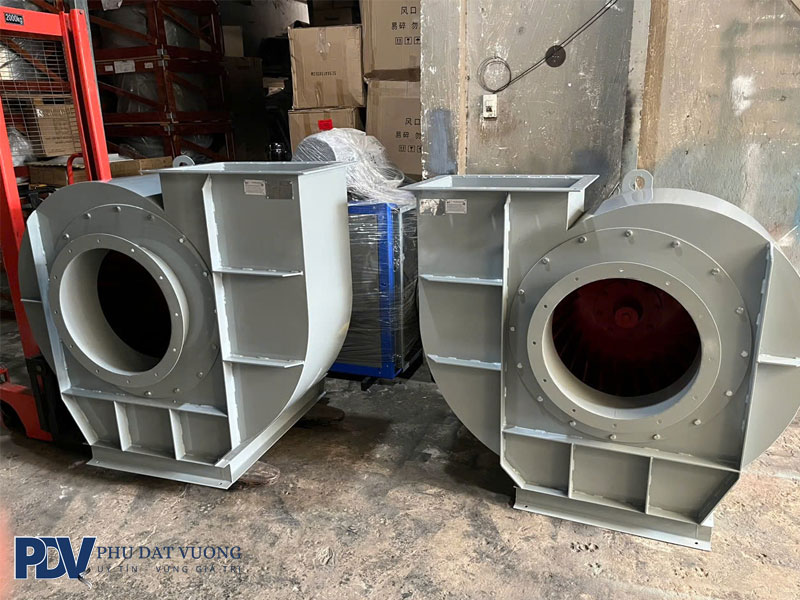

Lưu ý khi lựa chọn và bảo trì quạt ly tâm

Để đảm bảo hiệu quả sử dụng tối ưu bạn cần phải xem xét ngay các lưu ý sau:

Lưu ý khi lựa chọn quạt ly tâm:

• Xác định rõ nhu cầu sử dụng
• Xem xét diện tích và không gian lắp đặt và lựa chọn quạt có kích thước phù hợp
• Xác định tính chất môi trường làm việc
• Kiểm tra kỹ về độ ồn và hiệu suất của quạt
• Ưu tiên lựa chọn đơn vị cung cấp uy tín

Lưu ý bảo trì quạt:

• Chú ý vệ sinh cánh quạt và ống dẫn khí
• Kiểm tra và thay thế ổ bi khi cần thiết
• Kiểm tra độ căng của dây curoa (đối với quạt gián tiếp)
• Đảm bảo động cơ hoạt động ổn định, không bị quá tải

Bài viết trên Quạt Phú Đạt Vượng đã chia sẻ xong cho bạn những thông tin chi tiết về cấu tạo và nguyên lý làm việc của quạt ly tâm. Hy vọng với những thông tin trên sẽ giúp bạn hiểu hơn về quạt ly tâm, giải pháp làm mát toàn diện, xu hướng được nhiều đối tác, doanh nghiệp lựa chọn.
