Quạt thông gió tầng hầm

Giá quạt thông gió tầng hầm phụ thuộc vào loại quạt, lưu lượng gió, áp suất tĩnh, công suất động cơ và yêu cầu vận hành. Quạt hướng trục nối ống, quạt ly tâm và quạt Jet Fan có cấu tạo, chức năng và mức giá khác nhau.

Ngoài chi phí thiết bị, khách hàng cần tính thêm đường ống gió, van gió, tủ điều khiển, cảm biến CO, hệ thống cấp khí tươi và nhân công lắp đặt.

Vì chưa xác minh được bảng giá cụ thể của danh mục này trên Quạt Phú Đạt Vượng, khách hàng nên yêu cầu báo giá theo thông số thiết kế thay vì sử dụng một mức giá chung cho mọi công trình.

Quạt thông gió tầng hầm là thiết bị hỗ trợ lưu thông không khí, hút khí thải và cấp khí tươi cho những không gian nằm dưới mặt đất như bãi đỗ xe, tầng hầm chung cư, trung tâm thương mại và tòa nhà văn phòng.

Hệ thống được thiết kế nhằm hạn chế tích tụ khí thải phương tiện, đặc biệt là CO, đồng thời hỗ trợ kiểm soát nhiệt và độ ẩm.

Tùy công trình, hệ thống thông gió sử dụng hằng ngày và hệ thống hút khói khi có cháy có thể có yêu cầu kỹ thuật khác nhau. Không phải quạt thông gió thông thường nào cũng phù hợp để hút khói trong tình huống cháy.

Các loại thiết bị thường gặp gồm:
- Quạt hướng trục: Phù hợp với nhiều hệ thống cấp và hút không khí, đặc biệt khi lựa chọn đúng áp suất làm việc.
- Quạt ly tâm: Thường được cân nhắc cho hệ thống ống gió có trở lực lớn hoặc yêu cầu áp suất cao.
- Quạt Jet Fan: Tạo luồng khí định hướng để hỗ trợ vận chuyển không khí trong tầng hầm, thường kết hợp với quạt hút chính.
- Quạt hút khói chuyên dụng: Được lựa chọn theo yêu cầu chịu nhiệt và chế độ vận hành của hệ thống an toàn cháy.
Khách hàng nên xác định rõ nhu cầu thông gió thường xuyên hay hút khói khi cháy trước khi chọn thiết bị.

Để tính sơ bộ, cần biết diện tích, chiều cao thông thủy, mục đích sử dụng và số lần trao đổi không khí theo thiết kế.

Ví dụ, tầng hầm rộng 500m², cao 3m có thể tích:
V = 500 x 3 = 1.500m3

Nếu giả định thông gió 6 lần/giờ:
Q=1.500 x 6 = 9.000m3

Tổng lưu lượng thiết kế sơ bộ là 9.000m³/h. Đây là ví dụ minh họa, không phải định mức bắt buộc cho mọi tầng hầm. Một hồ sơ thiết kế thực tế được công bố cũng sử dụng giả định 6 lần trao đổi khí mỗi giờ cho thông gió thường xuyên, nhưng số liệu đó không thay thế việc tính toán cho công trình khác.

Đối với tầng hầm kín hoặc bãi đỗ xe dưới đất, việc thông gió là vấn đề quan trọng để kiểm soát chất lượng không khí. Tuy nhiên, yêu cầu cụ thể về hình thức thông gió và hệ thống hút khói phụ thuộc công năng, quy mô, kết cấu và các quy chuẩn áp dụng cho công trình.

Đặc biệt, QCVN 06:2022/BXD và Sửa đổi 1:2023 có các quy định liên quan đến bảo vệ chống khói cho những khu vực tầng hầm thuộc phạm vi điều chỉnh.
Chủ đầu tư không nên mặc định chỉ cần lắp một vài quạt hút là đã đáp ứng đầy đủ yêu cầu pháp lý hoặc PCCC. Phương án cần được đơn vị thiết kế có năng lực kiểm tra và thực hiện các thủ tục cần thiết.

Không phải mọi quạt Jet Fan đều cần nối trực tiếp với đường ống gió. Trong hệ thống thông gió tầng hầm không dùng ống phân phối gió, Jet Fan được bố trí để tạo luồng khí định hướng, hỗ trợ vận chuyển không khí ô nhiễm về phía các điểm hút chính.

Tuy nhiên, hệ thống vẫn cần có giải pháp cấp khí tươi và thải khí ra ngoài công trình. Jet Fan không tự thay thế quạt hút chính hoặc hệ thống cấp khí.

Với các model QTJ tại Quạt Phú Đạt Vượng, cần kiểm tra lực đẩy, khoảng cách thổi, chiều cao lắp đặt và phương án bố trí theo bản vẽ kỹ thuật.

Có thể hỗ trợ kiểm soát nồng độ CO khi được thiết kế thành hệ thống thông gió đầy đủ, có cấp khí tươi và thải khí ô nhiễm ra ngoài.

Tuy nhiên, một chiếc quạt không thể bảo đảm loại bỏ hết CO trong tầng hầm. Hiệu quả phụ thuộc lưu lượng thực tế, vị trí hút và cấp khí, mật độ xe hoạt động, khu vực khí tù đọng và chế độ vận hành.

Với bãi xe lớn, nên cân nhắc tích hợp cảm biến CO với hệ thống điều khiển để tăng thông gió khi nồng độ khí tăng. Cảm biến phải được lựa chọn, bố trí, hiệu chuẩn và bảo trì theo thiết kế phù hợp.

Chỉ khi thiết bị và toàn bộ hệ thống đáp ứng yêu cầu hút khói khi cháy theo thiết kế được phê duyệt. Quạt thông gió thường không mặc nhiên có khả năng chịu nhiệt độ cao hoặc vận hành an toàn trong điều kiện cháy.

Theo QCVN 06:2022/BXD và Sửa đổi 1:2023, việc lựa chọn quạt hút khói phải xét yêu cầu chịu nhiệt, thời gian hoạt động và các thành phần liên quan của hệ thống.
Vì vậy, khách hàng cần yêu cầu hồ sơ kỹ thuật, tài liệu thử nghiệm hoặc chứng nhận phù hợp khi mua thiết bị cho hệ thống hút khói PCCC.

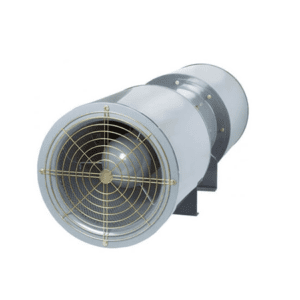

Ba model QTJ-300, QTJ-400 và QTJ-500 thuộc dòng quạt tầng hầm PDV, có mức giá niêm yết lần lượt 4.400.000 đồng, 7.800.000 đồng và 9.900.000 đồng.
Khách hàng không nên mặc định model lớn nhất luôn phù hợp nhất. Cần đối chiếu lưu lượng, lực đẩy, độ ồn, điện áp và kích thước lắp đặt.
Đặc biệt, QTJ-500 hiện có thông số không đồng nhất giữa bảng thuộc tính và phần mô tả chi tiết. Do đó, Quạt Phú Đạt Vượng nên xác minh catalogue trước khi sử dụng model này trong hồ sơ kỹ thuật hoặc báo giá dự án.

Khách hàng nên ưu tiên nhà cung cấp có đầy đủ model, thông số kỹ thuật, tài liệu xuất xứ, chính sách bảo hành và khả năng tư vấn lựa chọn thiết bị theo hệ thống.

Quạt Phú Đạt Vượng hiện giới thiệu năm model quạt thông gió tầng hầm QTJ-300, QTJ-350, QTJ-400, QTJ-450 và QTJ-500. Trang sản phẩm QTJ-500 niêm yết bảo hành 12 tháng.
Khách hàng có thể tham khảo tại danh mục quạt thông gió tầng hầm Phú Đạt Vượng và yêu cầu xác nhận thông số trước khi đặt hàng.
