Cách đấu hộp số quạt trần đúng chuẩn, an toàn tại nhà

Hoàng Thương • 15/01/2025 • Kiến thức - Tư vấn

Hộp số quạt trần là bộ phận quan trọng giúp điều chỉnh tốc độ gió và đảm bảo quạt vận hành ổn định. Tuy nhiên, việc đấu hộp số đúng kỹ thuật và an toàn vẫn là vấn đề nhiều người còn lúng túng. Trong bài viết này, Quạt Phú Đạt Vượng sẽ hướng dẫn bạn cách đấu hộp số quạt trần đơn giản, dễ thực hiện và phù hợp sử dụng tại nhà.

Mục lục

Hộp số quạt trần là gì?

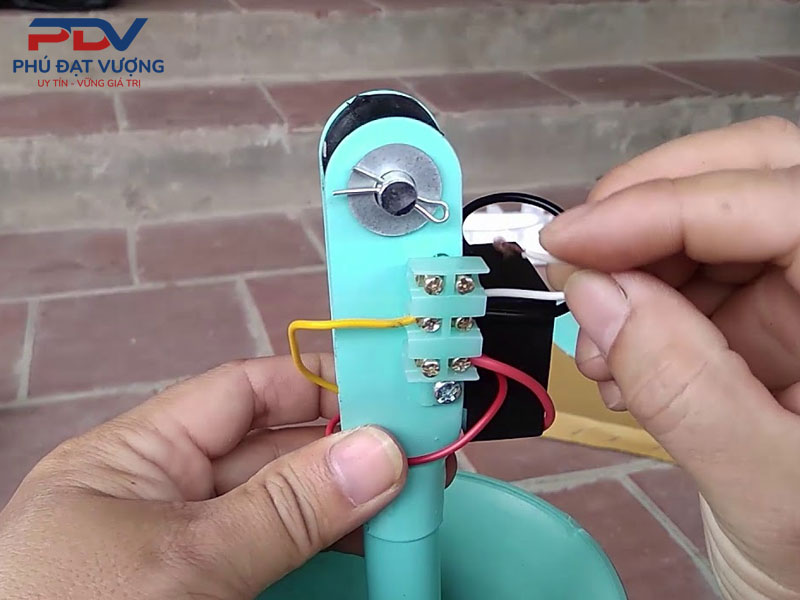

Hộp số điều khiển quạt trần là chiếc hộp nhỏ được lắp trên tường để bật và điều chỉnh quạt. Chiếc hộp này sẽ giúp bạn thay đổi tốc độ gió theo các mức đã được nhà sản xuất cài đặt sẵn, thường đi kèm một núm vặn hoặc công tắc có đánh số trực quan để bạn dễ dàng điều chỉnh.

Hop-so-quat-tran-la-gi-phudatvuong

Cấu tạo và nguyên lý hoạt động của hộp số quạt trần

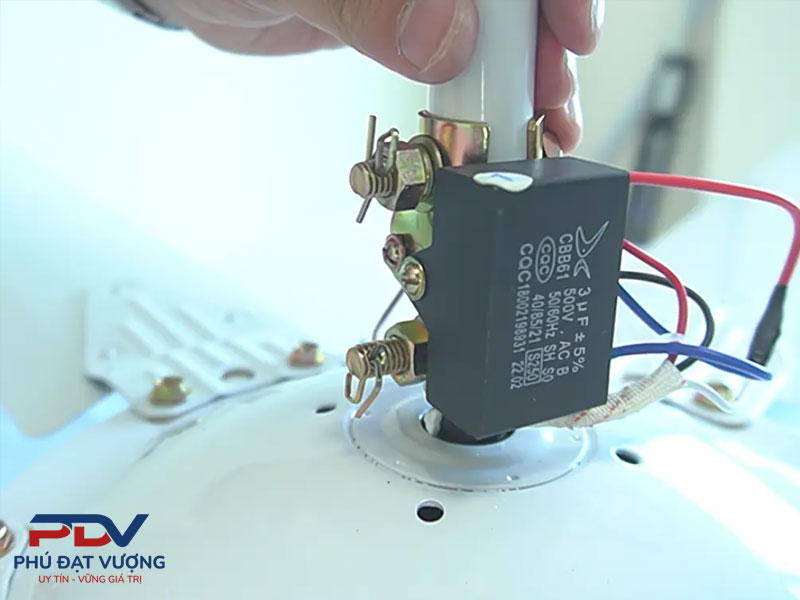

Cấu tạo

Hộp số điều khiển quạt trần có 2 phần chính:

Vỏ hộp: Thường được làm bằng nhựa cứng, vừa chắc chắn, vừa dễ lau chùi. Trên vỏ hộp sẽ là núm vặn hoặc công tắc có đánh số.
Linh kiện bên trong: Là bộ điều chỉnh tốc độ quay gồm nhiều cuộn dây đồng có vô số vòng quấn khác nhau, hệ thống động cơ ở phía dưới, bộ lắp ráp và các ống trụ cố định cấu trúc.

Cau-tao-va-nguyen-ly-hoat-dong-cua-hop-so-quat-tran-phudatvuong

Nguyên lý hoạt động

Hộp số quạt trần dựa trên một quy tắc vật lý: Thay đổi điện trở trong mạch điện để điều chỉnh cường độ dòng điện cung cấp cho động cơ quạt.

Bên trong mỗi hộp số có chứa các cuộn dây kim loại (các điện trở) với số vòng quấn và chiều dài khác nhau. Mỗi cuộn dây này tạo ra một mức cản trở dòng điện riêng.

Khi bạn chọn tốc độ thấp: Núm vặn sẽ kết nối mạch điện với cuộn dây có điện trở lớn nhất (thường là cuộn có số vòng dây nhiều nhất), khiến cường độ dòng điện chạy qua động cơ quạt sẽ bị giảm xuống mức thấp.
Khi bạn chọn tốc độ cao: Núm vặn sẽ kết nối mạch điện với cuộn dây có điện trở nhỏ nhất (cuộn có số vòng dây ít nhất). Lúc này, dòng điện gặp ít cản trở nên có thể chạy qua mạnh mẽ hơn.

Sơ đồ đấu quạt trần cơ bản

Để có cách đấu công tắc quạt trần an toàn, bạn cần hiểu rõ sơ đồ đấu điện cơ bản được tổng hợp như sau:

Hướng dẫn cách đấu hộp số quạt trần đúng chuẩn, an toàn

Để đảm bảo an toàn và tránh các tình huống không mong muốn, trước khi bắt đầu áp dụng cách đấu hộp số quạt trần bên dưới, bạn cần đảm bảo rằng bạn đã ngắt hoàn toàn nguồn điện tại vị trí lắp đặt hộp số quạt trần. Hãy sử dụng bút thử điện để kiểm tra nguồn điện trước khi tiến hành các bước dưới đây:

Bước 1: Bạn xác định kích thước hộp số rồi chọn vị trí lắp đặt hộp số trên tường sao cho vừa vặn, thuận tiện thao tác và đảm bảo tính thẩm mỹ. Có thể dùng bút đánh dấu lại.
Bước 2: Bạn mở nắp hộp số và tháo rời hộp số khỏi đế. Lưu ý để các ốc vít vào nơi cố định để tránh làm mất.
Bước 3: Căn cứ theo sơ đồ đấu nối chuẩn, bạn nối dây điện nguồn của nhà với dây dẫn của động cơ quạt qua lỗ trên đế hộp số. Hãy chắc chắn rằng bạn đã nối đúng dây nóng và dây nguội
Bước 4: Bạn lắp hộp số lên tường ở vị trí đã đánh dấu bằng ốc vít, siết chặt chắc chắn.
Bước 5: Sau khi lắp đặt hộp số quạt trần, bạn hãy kết nối dây nguồn, dây dẫn với các cổng kết nối của hộp số. Sau đó, bạn có thể thử vặn nút điều chỉnh tốc độ quạt, kiểm tra xem quạt quay đúng chiều chuẩn tốc độ hay không.

Với 5 bước trên là bạn đã có thể hoàn thành đấu hộp số quạt trần đúng chuẩn.

Những lưu ý khi đấu hộp số quạt trần

Để đảm bảo an toàn và hiệu quả khi tiến hành đấu hộp số quạt trần, bạn cần tuần thủ một số lưu ý quan trọng dưới đây:

Ngắt nguồn điện hoàn toàn: Trước khi thao tác, hãy ngắt cầu dao điện tại khu vực lắp đặt để loại bỏ nguy cơ điện giật trong quá trình làm việc.
Dùng bút thử điện kiểm tra: Sử dụng bút thử điện để xác minh lại lần nữa, đảm bảo khu vực lắp đặt đã không còn nguồn điện.
Tham khảo hướng dẫn sử dụng từ nhà sản xuất: Mỗi mẫu quạt và hộp số đều có sơ đồ và chỉ dẫn riêng biệt nên bạn cần đọc hướng dẫn từ nhà sản xuất để thực hiện đấu nối đúng cách.
Xác định rõ dây dẫn: Phân biệt chính xác giữa dây pha, dây trung tính, dây điều khiển,… để tránh nhầm lẫn.
Đảm bảo kết nối chắc chắn, an toàn: Các mối nối điện phải được siết chặt và bọc bằng băng keo cách điện để phòng ngừa sự cố chập cháy.

Nắm vững cách đấu hộp số quạt trần sẽ giúp quá trình lắp đặt và sửa chữa diễn ra an toàn, hiệu quả hơn. Việc tuân thủ đúng kỹ thuật không chỉ đảm bảo quạt vận hành ổn định mà còn hạn chế tối đa các sự cố phát sinh. Quạt Phú Đạt Vượng hy vọng những hướng dẫn trên sẽ giúp bạn thực hiện đấu nối chính xác và yên tâm trong quá trình sử dụng.
