Tài liệu thiết kế quạt công nghiệp – Hướng dẫn chi tiết, đầy đủ

Hoàng Thương • 07/12/2025 • Kiến thức - Tư vấn

Để quá trình thiết kế và vận hành quạt diễn ra chính xác, hiệu quả, việc nắm rõ các tài liệu thiết kế quạt công nghiệp là yếu tố không thể thiếu. Bài viết này, Quạt Phú Đạt Vượng sẽ tổng hợp, phân tích chi tiết những tài liệu quan trọng, giúp bạn dễ dàng áp dụng đúng tiêu chuẩn kỹ thuật.

Mục lục

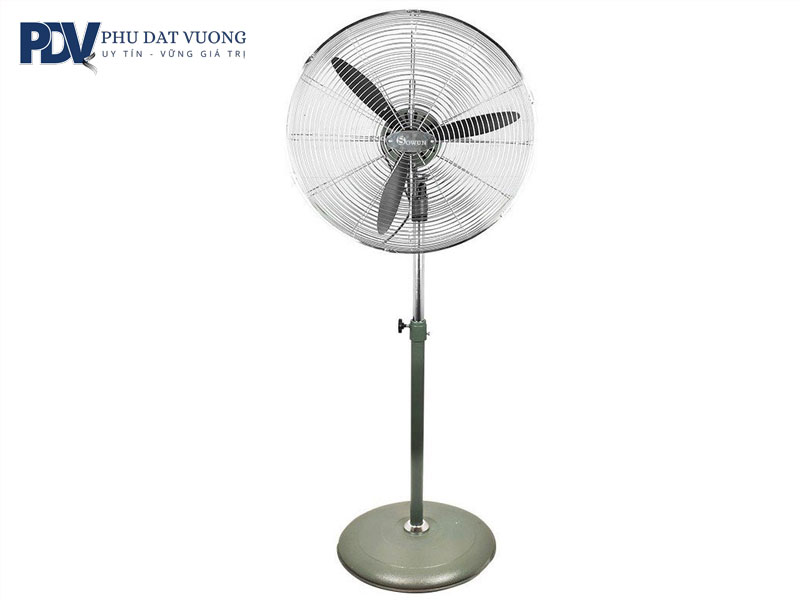

Tài liệu thiết kế quạt công nghiệp là gì?

Tài liệu thiết kế quạt công nghiệp là một bộ tài liệu kỹ thuật chi tiết bao gồm bản vẽ và các thông số kỹ thuật khác đảm bảo cung cấp thông tin đầy đủ về cấu tạo, kích thước, vật liệu và cách lắp đặt của một chiếc quạt công nghiệp. Tài liệu này là cơ sở quan trọng cho các hoạt động sản xuất, lắp đặt và bảo trì.

Khai-niem-tai-lieu-thiet-ke-quat-cong-nghiep-phudatvuong

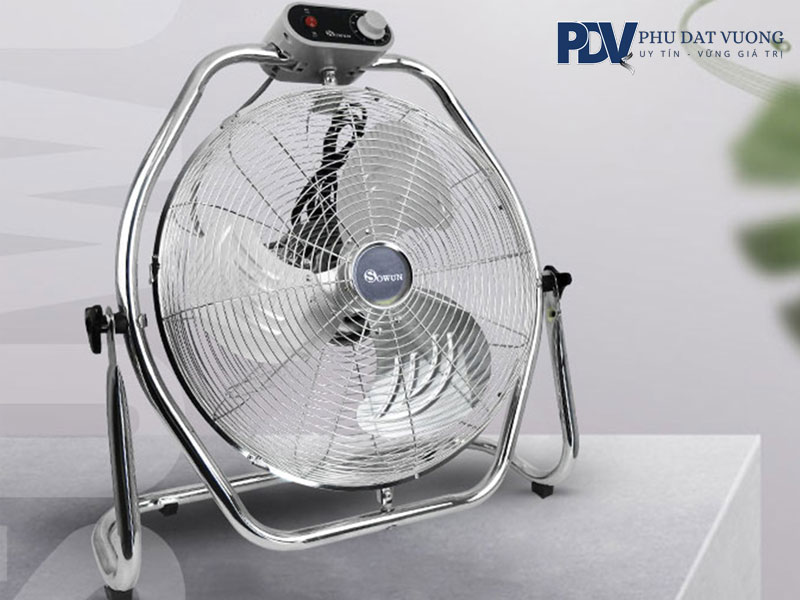

Vai trò của tài liệu thiết kế quạt công nghiệp

Việc sở hữu tài liệu thiết kế quạt công nghiệp đầy đủ đóng vai trò vô cùng quan trọng trong toàn bộ quá trình sản xuất, lắp đặt và vận hành quạt. Tài liệu này không chỉ cung cấp thông số kỹ thuật chi tiết mà còn hướng dẫn cách lựa chọn vật liệu phù hợp, thiết kế các bộ phận cơ khí, bố trí cánh quạt, trục và động cơ sao cho đảm bảo hiệu suất tối ưu.

Bên cạnh đó, tài liệu còn bao gồm hướng dẫn lắp đặt đúng chuẩn, quy trình vận hành an toàn và các biện pháp bảo trì định kỳ, giúp kéo dài tuổi thọ của thiết bị và hạn chế rủi ro trong quá trình sử dụng.

Đối với kỹ sư và nhà sản xuất, việc tham khảo tài liệu chính xác giúp giảm thiểu sai sót kỹ thuật, tiết kiệm thời gian triển khai dự án và đảm bảo hệ thống quạt hoạt động ổn định, hiệu quả trong môi trường công nghiệp khắt khe. Chính vì vậy, có một bộ tài liệu hoàn chỉnh là điều kiện cần thiết để đạt được hiệu quả, độ bền và an toàn tối ưu cho mọi dự án.

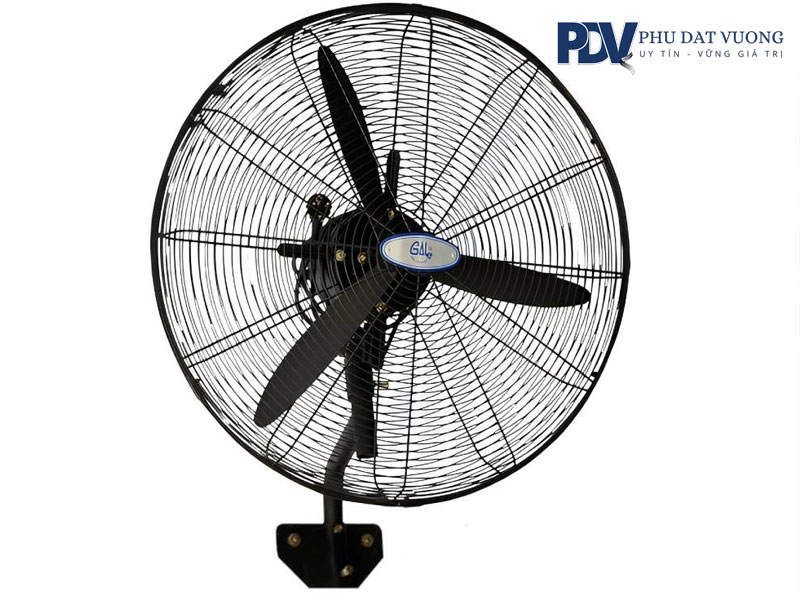

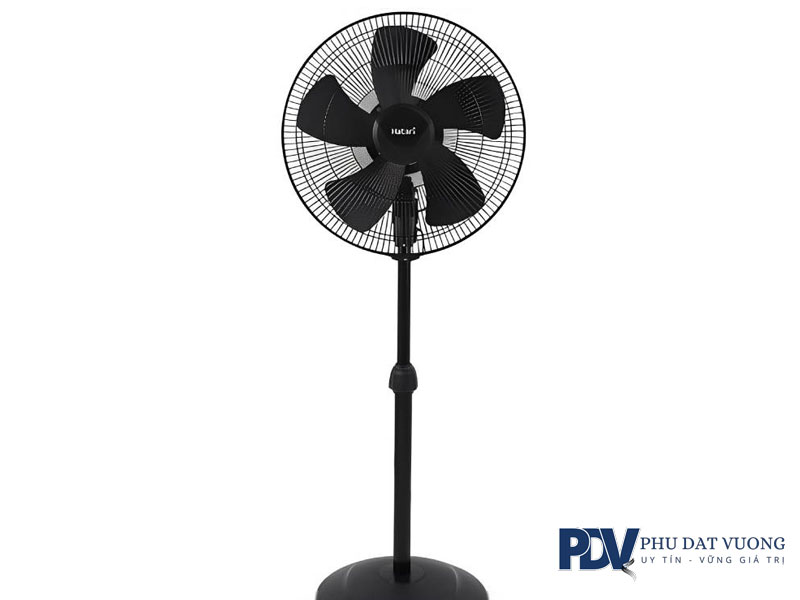

Thành phần cơ bản trong tài liệu thiết kế quạt công nghiệp

Một bộ tài liệu thiết kế quạt công nghiệp hoàn chỉnh bao gồm nhiều thành phần quan trọng, mỗi phần đều đóng vai trò thiết yếu trong việc đảm bảo quạt hoạt động hiệu quả, an toàn và bền bỉ. Các thành phần chính trong tài liệu thiết kế quạt công nghiệp bao gồm:

Thông số kỹ thuật cơ bản

Trong tài liệu sẽ thể hiện đầy đủ các thông số kỹ thuật cơ bản. Gồm có:

Lưu lượng gió: Xác định khả năng vận chuyển không khí.
Áp suất tĩnh và tổng áp suất: Đảm bảo quạt hoạt động phù hợp với hệ thống ống dẫn và nhu cầu thông gió.
Công suất động cơ và điện áp: Chọn đúng động cơ để quạt hoạt động ổn định, tiết kiệm năng lượng.
Kích thước và vật liệu: Bao gồm đường kính cánh, chiều dài trục, chất liệu cánh và thân quạt.

Bản vẽ kỹ thuật

Bản vẽ kỹ thuật thể hiện:

Cấu trúc tổng thể của quạt. Bao gồm cánh, guồng, khung, vỏ, động cơ và bộ truyền động.
Đối với quạt composite, bản vẽ mô tả cấu trúc đặc biệt của vật liệu composite (nhựa tổng hợp), giúp chống ăn mòn và chịu nhiệt tốt.
Bản vẽ chi tiết kích thước của các bộ phận như guồng, cánh, trục, miệng hút, miệng thổi và khung bệ.

Hướng dẫn lắp đặt và vận hành

Chi tiết tiếp theo là hướng dẫn lắp đặt và vận hành. Bao gồm:

Các bước lắp đặt đúng chuẩn: Đảm bảo quạt hoạt động ổn định ngay từ lần đầu.
Lưu ý an toàn: Giúp giảm thiểu rủi ro cho kỹ thuật viên và hệ thống.
Kiểm tra và hiệu chỉnh sau lắp đặt: Đảm bảo quạt đạt thông số thiết kế và vận hành hiệu quả.

Bảo trì và bảo dưỡng

Với mục này sẽ có các thông tin như:

Lịch bảo dưỡng định kỳ: Giúp kéo dài tuổi thọ quạt.
Thay thế phụ tùng hao mòn: Cánh, trục, bạc đạn, động cơ.
Kiểm tra cân bằng và vệ sinh quạt: Đảm bảo quạt hoạt động êm, giảm rung lắc và hao mòn.

Tiêu chuẩn và quy định kỹ thuật

Cùng với đó còn có các tiêu chuẩn và quy định kỹ thuật. Gồm có các tiêu chuẩn quốc gia, quốc tế và quy định về an toàn và môi trường liên quan đến quạt.

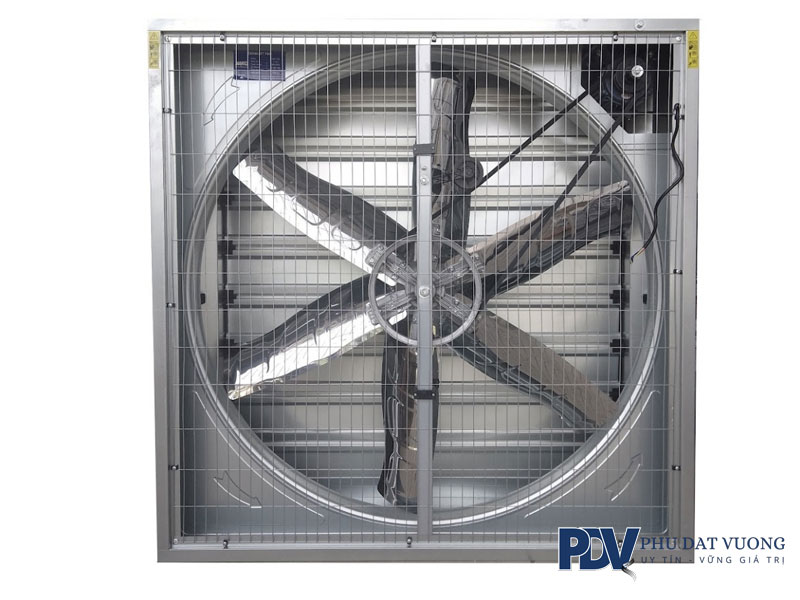

Lưu ý khi sử dụng tài liệu thiết kế quạt công nghiệp

Khi sử dụng tài liệu thiết kế quạt bạn hãy lưu ý một số điểm quan trọng sau để đảm bảo quạt hoạt động hiệu quả, an toàn và bền bỉ:

Hãy đọc kỹ và nắm rõ các thông số.
Kiểm tra và đối chiếu bản vẽ tránh sai sót khi chế tạo, lắp đặt và kết nối ống dẫn.
Tuân thủ theo các tiêu chuẩn và quy định về kỹ thuật.
Sử dụng đúng vật liệu và linh kiện thay thế phù hợp.
Luôn thực hiện theo hướng dẫn lắp đặt và bảo trì có trong tài liệu.
Thường xuyên cập nhật những phiên bản mới của tài liệu. Bao gồm các bản cải tiến thiết kế, tiêu chuẩn mới và hướng dẫn an toàn bổ sung.

Hy vọng với những thông tin trong bài viết, bạn sẽ nắm rõ được các thông tin về tài liệu thiết kế quạt công nghiệp. Đồng thời cũng biết cách áp dụng chúng hiệu quả. Hãy theo dõi Quạt Phú Đạt Vượng thường xuyên để không bỏ lỡ những tin tức hữu ích khác nhé!
